Los planos de partes y piezas son como un idioma de transferencia de conocimiento e información sobre los diseños de las partes esenciales de un prototipo o producto. Por esta razón, existen normas o estándares en la estructura de los planos, su respeto, garantiza que la información que se expresan en los planos, pueda ser comprendida de forma eficiente por culturizar profesional de la industria.
Por el contrario, la omisión de información o falta de cumplimiento de estos estándares, puede afectar la transferencia de conocimiento que se espera de los planos de piezas de un producto.
Nombre de la pieza e identificación técnica: Cada uno de los planos de piezas, deben nombrar la pieza, se recomienda utilizar frases intuitivas que permitan comprender su utilidad o función esencial en el producto. De la misma forma, el nombre del plano deberá incluir una identificación única, puede ser un código, que permita estudiar en la documentación técnica, otros detalles que puedan ser de utilidad para comprender su uso, forma de ensamblaje, detalles de materiales, etc…
Especificación de materiales: Los planos de diseños deben incluir siempre, el tipo de material específico en el que debe ser fabricado. En el caso de los prototipos, teniendo en cuenta la limitación de medios de fabricación, es probable que se especifique el material en que será fabricado para la versión de validación, así como el material recomendado para el futuro producto industrial.
Escala de los planos: Por razones obvias, muchas veces los planos no permiten la proyección de las piezas en su tamaño real. Por esta razón, siempre debe expresarse la escala del plano proyectado. Se trata de la relación de tamaños, teniendo en cuenta las dimensiones de la pieza real y el tamaño que se está proyectando en el cuaderno de planos.
Diseñador de la pieza y fecha: Por razones de trazabilidad, es fundamental identificar el diseñador que ha realizado el diseño, así como la fecha de creación del plano de diseño. Esta información permite mantener perfectamente la trazabilidad y control de versiones de los diseños de piezas actualizadas.
Revisión: Es una buena práctica, identificar las versiones de diseño de la pieza que se está representando en el plano. Este campo permite evitar errores en la trazabilidad y control de versiones, tal y como se ha documentado en el punto anterior.
Identificación del conjunto de piezas: Otro campo que cobra especial relevancia en los planos de diseño de piezas, es la identificación del conjunto al que pertenece. En Let´s Prototype, este campo siempre se completa con el nombre del proyecto, que se pacta con el cliente previo al inicio de los trabajos de diseño.

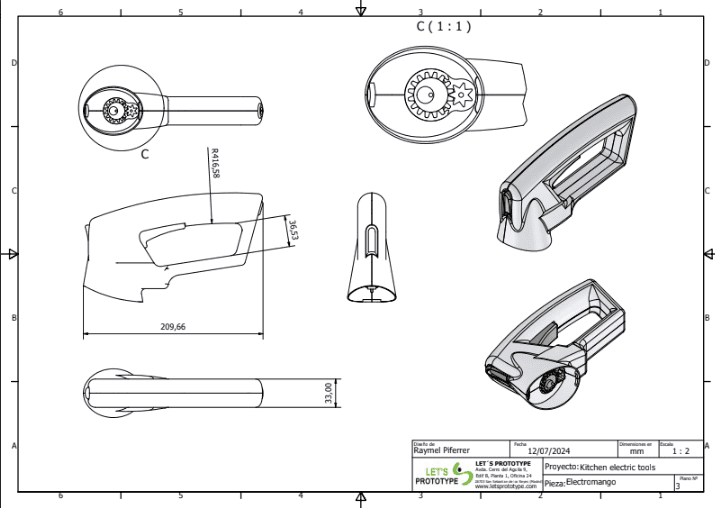

Vistas técnicas de los planos de diseño: Los planos de las piezas, deben contener diferentes vistas de la pieza, habitualmente se utilizan vistas frontales, laterales y superiores. La inclusión de las vistas de diseño en el cuaderno de planos, permite una mejor comprensión de la pieza y facilita el análisis de calidad de los resultados de fabricación.
Cortes y secciones: Cuando se trata de piezas de diseño que conforman un sistema mecánico complejo, o bien las piezas funcionan como carcasa de otros componentes, es una muy buena práctica, incluir en los planos, vistas seccionales o de corte, que permiten visualizar el interior de las piezas diseñadas.
Dimensiones: Un punto de información clave en los planos de diseño de piezas de productos, son las dimensiones. Deben documentarse en los planos de diseño, las cotas lineales, consistentes en largo, ancho y alto. También deben expresarse los diámetros de agujeros, radios y espesores de la pieza. Otro punto clave en el apartado de dimensiones de los planos de diseño, es la expresión de las tolerancias dimensionales, estas deben documentarse a nivel general y específico, en las partes que son críticas para el funcionamiento. Cuando las piezas diseñadas incluyen roscas, biseles y los agujeros que contienen, permiten el encaje de otros componentes, será clave documentar las profundidades de estos elementos de forma detallada.
Especificaciones técnicas de acabados: El apartado de especificaciones técnicas de los planos de diseño, recoge la información relacionada con las terminaciones de la pieza. En la mayoría de los casos, estas terminaciones condicionan de forma esencial el funcionamiento del diseño. Por ejemplo: las tolerancias y tratamientos superficiales necesarios, como: el galvanizado, pintura o anodizado.
Uso de símbolos estándares: Se trata de una leyenda de íconos para planos, totalmente definidos en las normas ISO de calidad o bien en las normas ASME. Estos íconos permiten identificar fácilmente la presencia de soldaduras, rugosidades o roscas inmersas en la pieza.
